Bahnübergang Spur N selber bauen

In diesem Kapitel: Details zum Bahnübergang dieser Spur N Tutorial Anlage! Der entstand nämlich ganz ohne Gips-Panscherei. Wie das geht? Hier erfährst du den Trick!

Modelleisenbahn Bahnübergang

Lies hier:

Andreaskreuz
Schrankenwärter
Elektrik & Steuerung
Bauanleitung
Trick: Die Schnippelmethode
Bahnübergang selber bauen
Maße & Abmessungen Spur N
Sicherung
Schranken und Beschilderung

Am Andreaskreuz:

Die schwere 52er ist vorbeigedampft. Ländliche Idylle kehrt wieder ein. Das Andreaskreuz ist ein wirklich feines Modell von Viessmann.

Der nächste Zug rollt an:

Trotz des regen Zugverkehrs ist dieser Bahnübergang nicht mit Schranken, sondern nur mit einem Andreaskreuz gesichert. Denn die kleine Straße zum Bahnhof ist ein wenig befahrener Zubringerweg.

Schrankenwärter

Schranken, die mit einer Kurbel bedient werden, sind heute ja kaum noch anzutreffen. Ergo sind auch kurbelnde Schrankenwärter eine aussterbende Gattung. Was also der Kollege da zu tun hat, bleibt unserer Fantasie überlassen. Ebenso die Frage, warum neben dem Andreaskreuz ein paar (Zenti-) Meter weiter ein Wärterhäuschen steht:

Die Wahrheit ist: Dieses niedliche Bahnwärterhäuschen von Faller konnte ich mir einfach nicht verkneifen.

Elektrischer Anschluss?

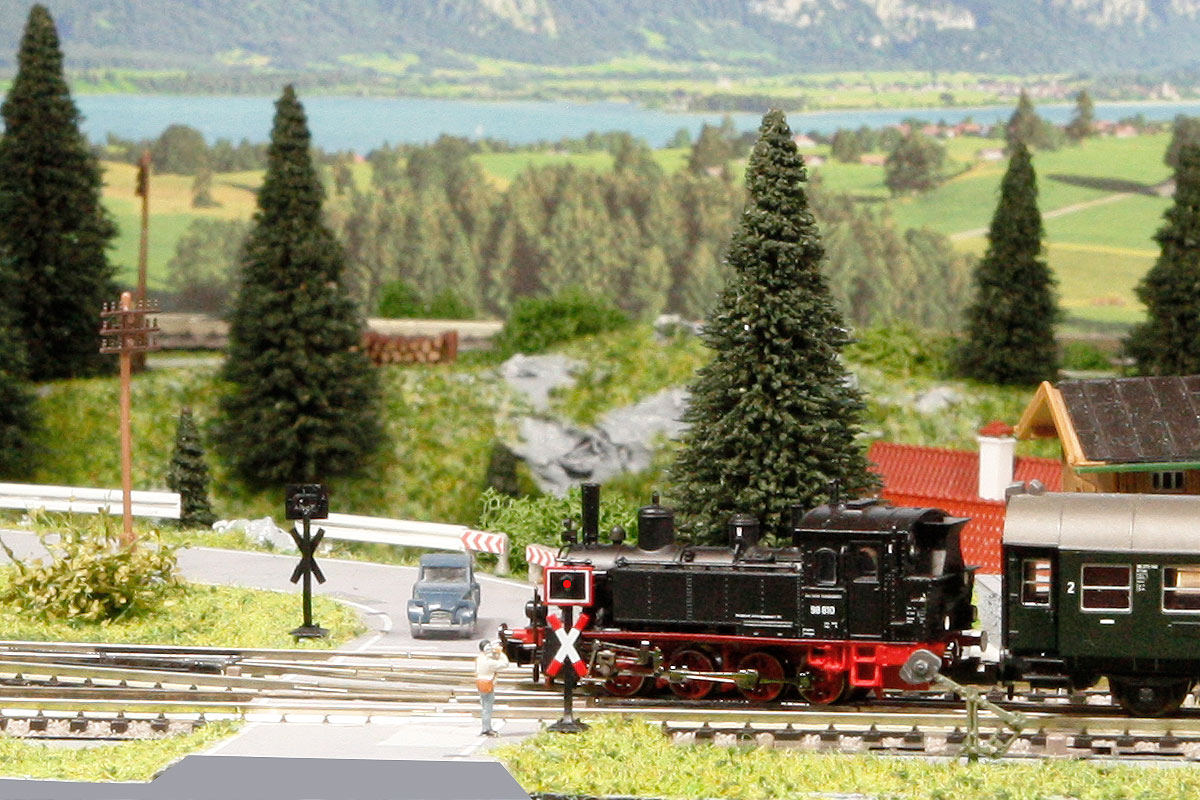

Bahnübergang Spur N, "gesichert" mit Blinklicht:

Gelogen. "Elektrik" in Gestalt des roten Warnlichts erledigt bei mir Photoshop. Das Funktionsmodell ist also nicht angeschlossen. Ich brauche so einen Elektrik-Schnickschnack nicht. Auch der Hobbyfilmer scheint sich nicht für blinkende Lichter zu interessieren, sondern eher für fahrende Dampfloks.

Wer will, der schließt dieses schöne Modell mit Blinklicht-Steuerung natürlich an:

Andreaskreuz Modellbahn Blinklicht-Steuerung

Willst du? Kriegst du.

Da mich immer wieder Fragen erreichen zu verwendetem Material, findest du hier gleich die passenden Produktlinks. Diese Werbelinks sind mit einem * ("Sternchen") gekennzeichnet. Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf diese Links klickst und bei Amazon kaufst. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle natürlich nur, was ich auch selber verbaut habe oder allgemein für gut halte.

Quicklinks zum Stöbern:
