Kleinanlage "Blautopf": Gleisplan & Konzept

Winter 2020/21

Der Wunsch: Kleine Modellbahnanlage, Bimmelbahn-Romantik pur. Eye-Catcher soll ein geheimnisvoller Quell-Topf mit glasklarem Wasser sein: Hier das inspirierende Vorbild.

Der Haken: Zur Abwechslung mal keiner. Die Zeitvorgabe von 14 Tagen sollte bei so einer Zwerganlage kein Problem sein. Das "Keep-it-easy Konzept" hat sich bei meinen anderen Anlagen ja bewährt.

Das Ergebnis: Diese…

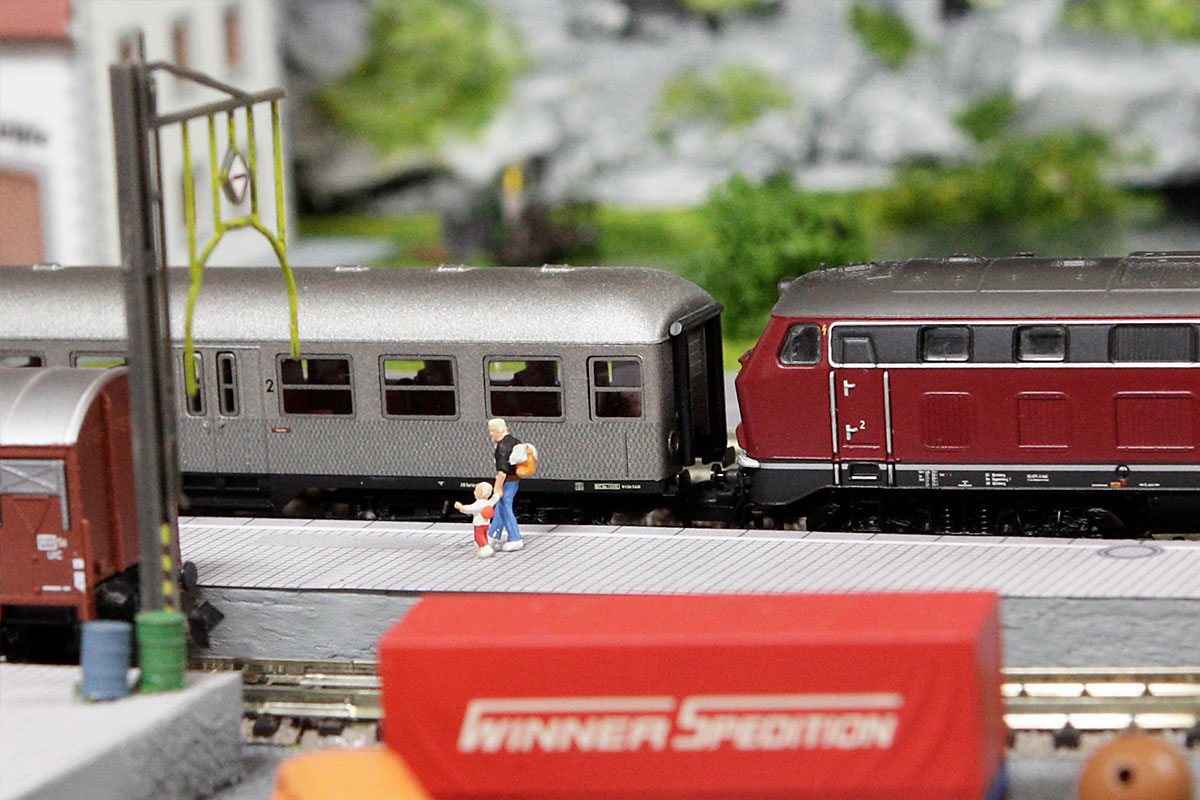

…niedliche kleine Spur N Modelleisenbahnanlage!

Quicklinks zum Stöbern:
Modellbahn Traumanlagen Hintergrundkulisse Gleisplan Oberleitung Videos Lokomotiven Elektrik Modelleisenbahnanlagen Modellbahnanlage bauen Kopfbahnhof Bahnbetriebswerk Bekohlunganlage Unterbau Ringlokschuppen Drehscheibe Modelleisenbahn Figuren Modellbahn Planung Gleisplan Spur N Hafen Eisenbahnplatte Signale Spur N Bahnsteig Spur N Häuser & Gebäude Spur N Papierschiff falten Straßen, Ampeln & Verkehrszeichen Spur N Diorama Modellbau Gleise einschottern Modelleisenbahn verkaufen Kleinanlage Fotos Mikroanlage Schiffe Spur N Ladegut selber bauen Bahnhof Spur N Test Drehscheiben Spur N Hochofen & Industrie Hafen Gleispläne Hundeknochen Klassiker Gleispläne Gleisplan Kleinanlage Spur N Modelleisenbahnen Pläne Timesaver & Inglenook Anlagenbau digitale Steuerung Spur H0

Aber der Reihe nach. Lies hier:

Thema & Motiv dieser Kleinanlage
Gleisplan dieser Kleinanlage 100 x 80 cm

Thema und Motiv

Kleiner verschlafener Endbahnhof in malerischer Hügellandschaft. Die Szenerie ist offenkundig ein beliebtes Ausflugs- und Wandergebiet.

Da es sich um eine Nebenstrecke handelt, verkehren nur kurze Züge. Oberleitung gibt es natürlich nicht.

Und wie es sich für einen Kopfbahnhof gehört, haben wir dort eine Umsetzmöglichkeit für die Lok. Eine Lokomotive, die mit ein paar Wagons im Schlepptau in den Bahnhof einfährt, muss ja später wieder ausfahren können. Außerdem wollen wir ja fahrmäßig was zu tun haben.

Rangierfaule freilich bringen auch wendezugfähige Personenzüge zum Einsatz wie etwa einen Desiro Dieseltriebwagen oder eine kleine Eilzug-Garnitur mit Steuerwagen. Ankommen und wieder Abfahren!

Spannung in die Szenerie bringt dieses schöne Steinbogenviadukt von Kibri namens "Albula" *. Besonderer Kniff: Die Brücke ist als Straßenbrücke "missbraucht". Der eigentliche Bestimmungszweck ist ja eine Eisenbahnbrücke.

Somit sieht der Gleisplan alle Gleise nur auf einer Ebene vor. Das erspart aufwändigen Steigungsbau. So mag ich das. Schön simpel, wir wollen schließlich fertig werden und keine Dauerbaustelle.

Jetzt aber genug Story Telling. Die Fakten:

Gleisplan Kleinanlage 100 x 80 cm

Gleisplan Kleinanlage Spur N. Zum Vergrößern klicken (PDF Download)

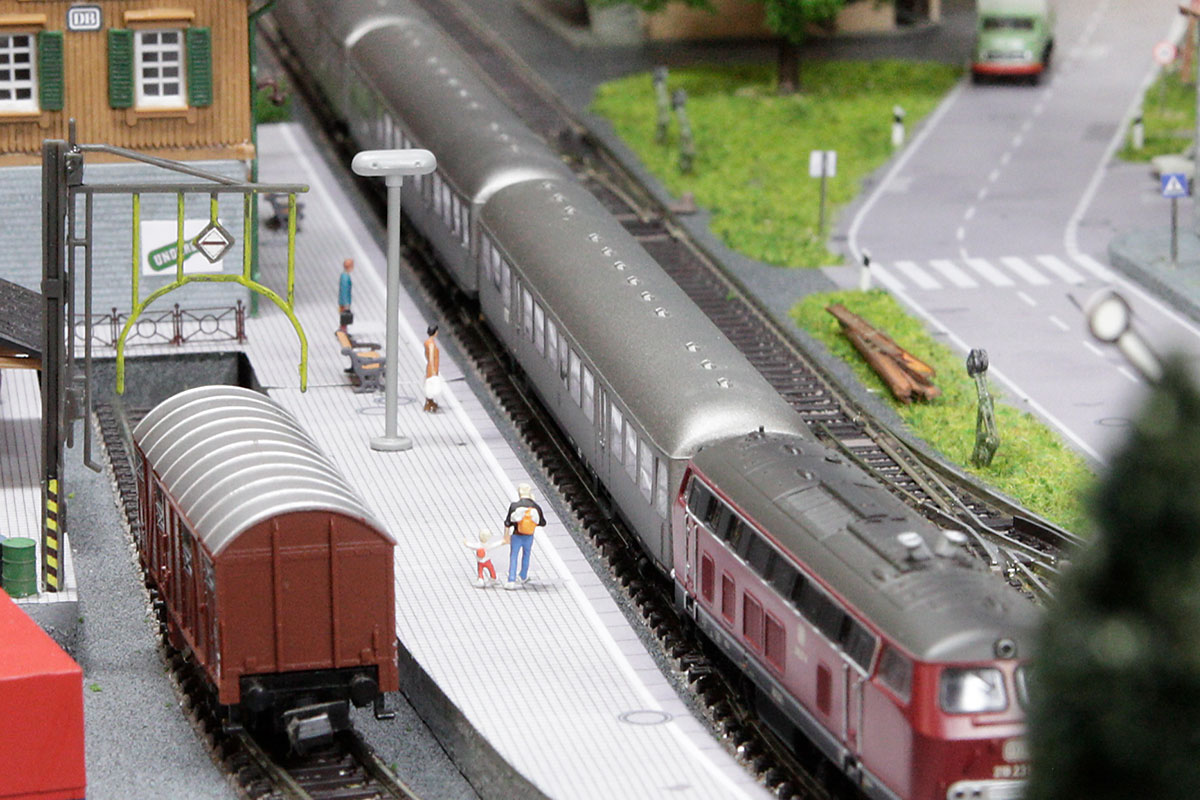

… und die Umsetzung: Kleine Anlage in Spur N

Making Of von Bach und Quelltopf findest du im Menu "Gewässer Gestaltung" oben rechts!

Da es bei einem Kopfbahnhof besonders realistisch wirkt, wenn ein Zug den Bahnhof verlässt und später auch "richtig rum" wieder ankommt, git es eine Kehrschleife, wie der Blick ins Tunnelsystem dieser kleinen Modelleisenbahn zeigt:

Gleisplan kleine Modellbahnanlage Spur N

Gleisplan für eine kleine Anlage Spur 1:160. Zum Vergrößern klicken (PDF Download)

Abmessungen: 100 x 80 (cm)
Gleise: Fleischmann, Spur N (piccolo, Schienen mit Schotterbett)

Du scheust dich vor einer komplizierten Kehrschleifenschaltung? Dann lies dieses Kapitel:
Kehrschleife super easy für Dummies - verblüffender Trick!!

Dort erfährst du auch, warum die Weiche am Kehrschleifen-Abzweig ohne leitendes Herzstück ist. Denn normalerweise empfehle ich Weichen mit leitendem Herzstück. Da ist die Stromversorgung besser beim Überfahren, ein wichtiger Aspekt vor allem bei kleinen Lokomotiven.

Unglaublich: Trotz der Mini-Maße kommt diese kleine Modellbahn im sichtbaren Bereich ausschließlich mit den weiten R4 Kurven aus. Das sorgt für ein harmonisches Gesamtbild. Im Verborgenen verlaufen dann R2 Radien. Nur einmal muss aufgrund der kompakten Abmessungen ein R1 Kurvengleis verbaut werden. Mehr als vertretbar, eine Steigung gibt es ja nicht.

Mit sechs Weichen bleibt auch das Budget klein. Die Stückliste:

Stückliste Kleinanlage. Zum Vergrößern klicken (PDF Download)

Kleine Modelleisenbahn, großer Zugbetrieb

Diese Mini-Modellbahn bietet Platz für zwei Züge mit jeweils eigener Lok. Dabei dient die verborgene Kehrschleife im Tunnel als Aushilfs-Abstellgleis: Hier parkt ein Zug, während am Bahnhof Umsetzen, Rangieren oder die Zusammenstellung des zweiten Zuges stattfindet:
