Gleisplan H0 Bahnhof 240 x 120 cmDass in Spur H0 auf vergleichsweise knappen 240 x 120 cm auch "große" Themen möglich sind, zeigt der folgende Märklin Gleisplan (C Gleis). Wir haben einen Bahnhof, der ziemlich stattlich daher kommt, dazu ein elegantes Gleisbild, da im sichtbaren Bereich auf die spielzeughaft wirkenden Weichen mit 24,3° Abzweig sowie enge R1 Radien verzichtet wurde. Etwas Güterverkehr ist auch möglich:
H0 Modellbahnalage mit großem Bahnhof auf 240 x120 cm Eine Eisenbahnplatte mit den Abmessungen 240 x 120 cm ist in H0 nicht viel. Auch wenn der Bahnhof und das großstädtische Umfeld lange Züge nahelegen, so muss der geneigte H0 Modellbahner hier doch realistisch bleiben. Die Bahnsteiglängen sind allenfalls moderat, die Abstellgleise zu kurz für wirklich lange Zuggarnituren, und im Verborgeneren treiben enge R1 Kurvenradien und Bogenweichen ihr Unwesen. Nichtsdestotrotz: Schnellzüge mit 3 - 4 langen Personenwagen sollten akzeptabel wirken. Dafür sorgt nicht zuletzt die gefällige Optik der schlanken Märklin C Gleis Weichen im sichtbaren Bereich: |
||||||||||||||
| |||||||||||||||
| |||||||||||||||
|
|||||||||||||||
| |||||||||||||||
|

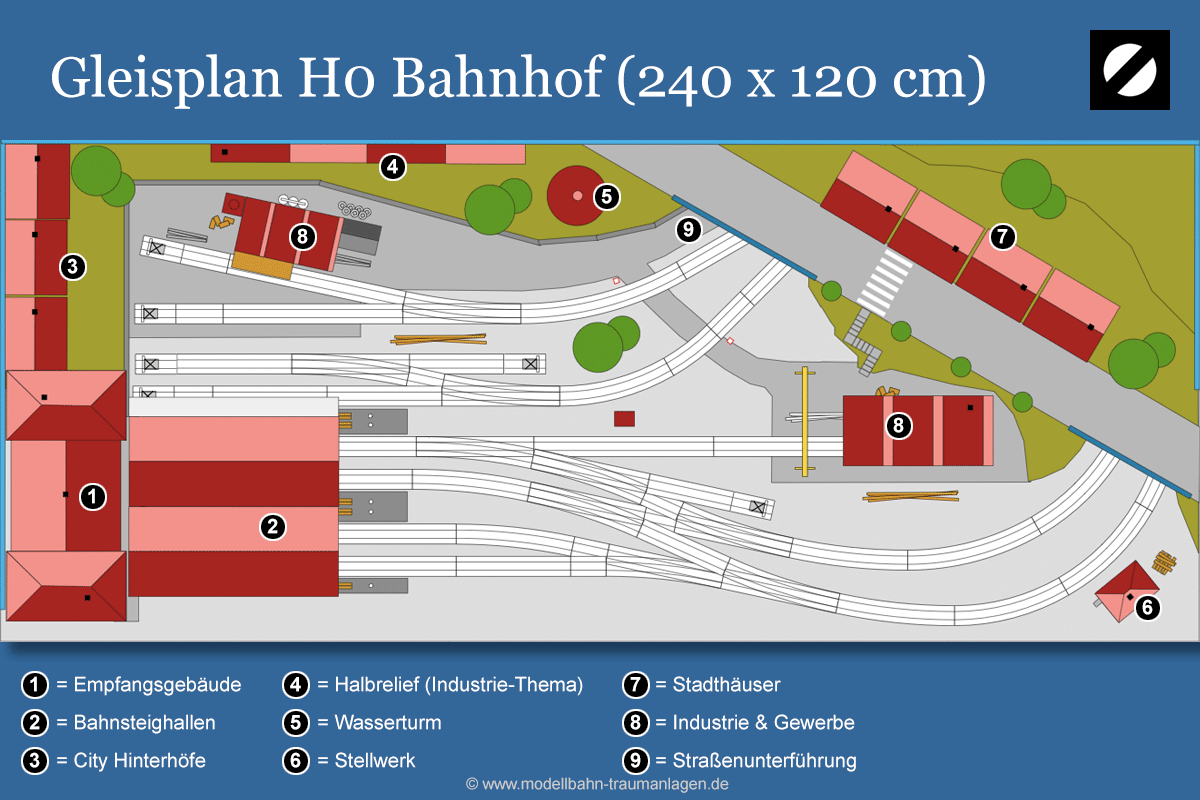

Gleisplan H0 Bahnhof Großer Bahnhof für das Märklin C GleisBlickfang dieser H0 Modellbahnanlage ist also der Bahnhof. Das Empfangsgebäude liegt über den Gleisen, davor die stattlichen Wartehallen. Hier empfiehlt sich zum Beispiel die Bahnsteighalle "Bonn" von Faller. Und zwar in doppelter Ausführung, denn die beiden Bausätze sind nebeneinander platziert. Auch außerhalb der Wartehallen viel Betrieb. Entlang der nördlichen Seite der Bahnhofshallen ein weiterer Bahnsteig mit einem halboffenen Dach. Wir haben hier ein Stumpfgleis, somit gedacht für kurze Wendezüge. Gleich daneben ein weiteres Gleis, das wahlweise als Abstellgleis oder Lokwartegleis dient. Zwei Industrieareale runden das urbane Setting ab. Innerhalb der großen Wartehallen ebenfalls zwei Stumpfgleise. Ohne diesen Bluff war das doppelspurige Oval, Basis dieses H0 Bahnhof-Gleisplans, auf diesem knappen Platz nicht zu machen. Der Bahnhof sieht also optisch viel größer aus als er betrieblich tatsächlich ist. Umgekehrt lassen sich die kurzen Stummelgleise aber prima für Pendelzugverkehr nutzen. Lüften wir also das Geheimnis: H0 Modellbahnanlage auf 240 x 120 cm

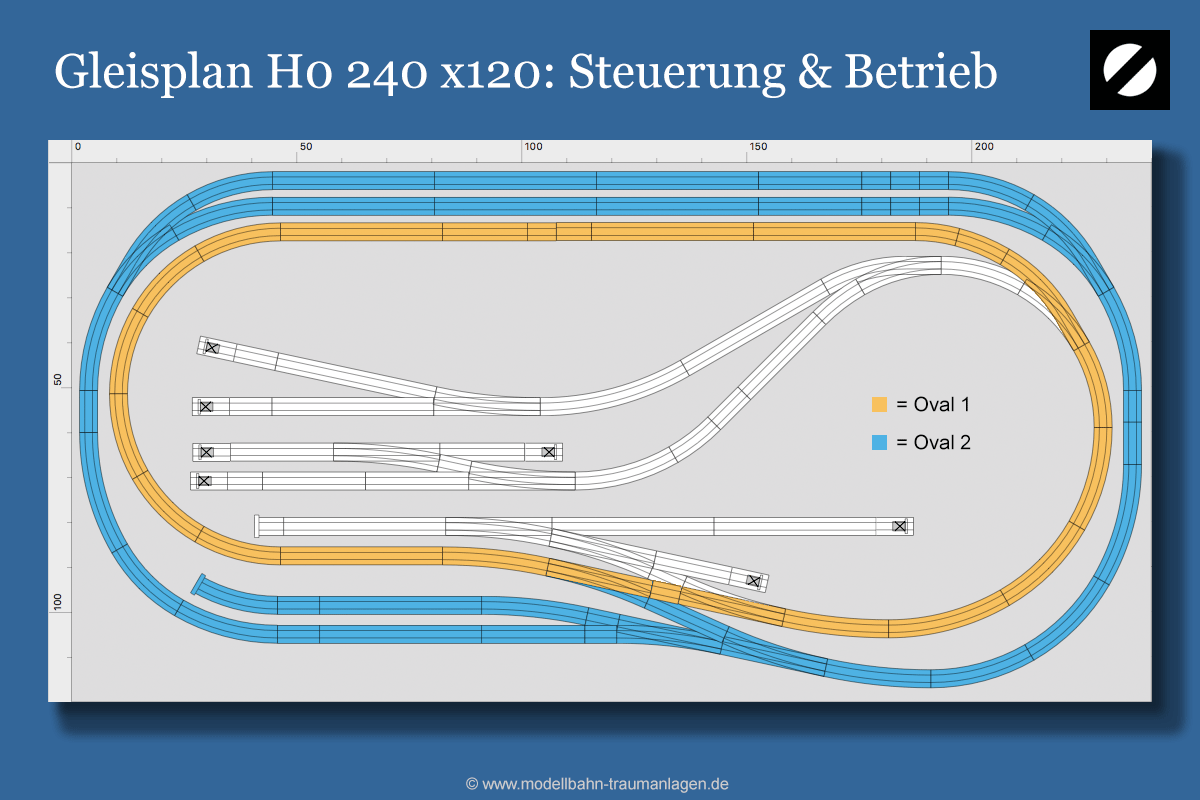

Gleisplan H0 240 x 120cm Zwei simple Ovale - der Klassiker. Ein doppelter Gleiswechsel zwischen den beiden Ovalen ist nicht vorgesehen; es gibt aber eine einfache Gleisverbindung zwischen den Fahrkreisen. Das äußere Oval hat hinten ein durchgängiges Abstellgleis. Dank der vorgezogenen Hintergrundkulisse ist dieser "Mini-Schattenbahnhof" gut erreichbar. Dazu gibt es noch eine Pendelstrecke:

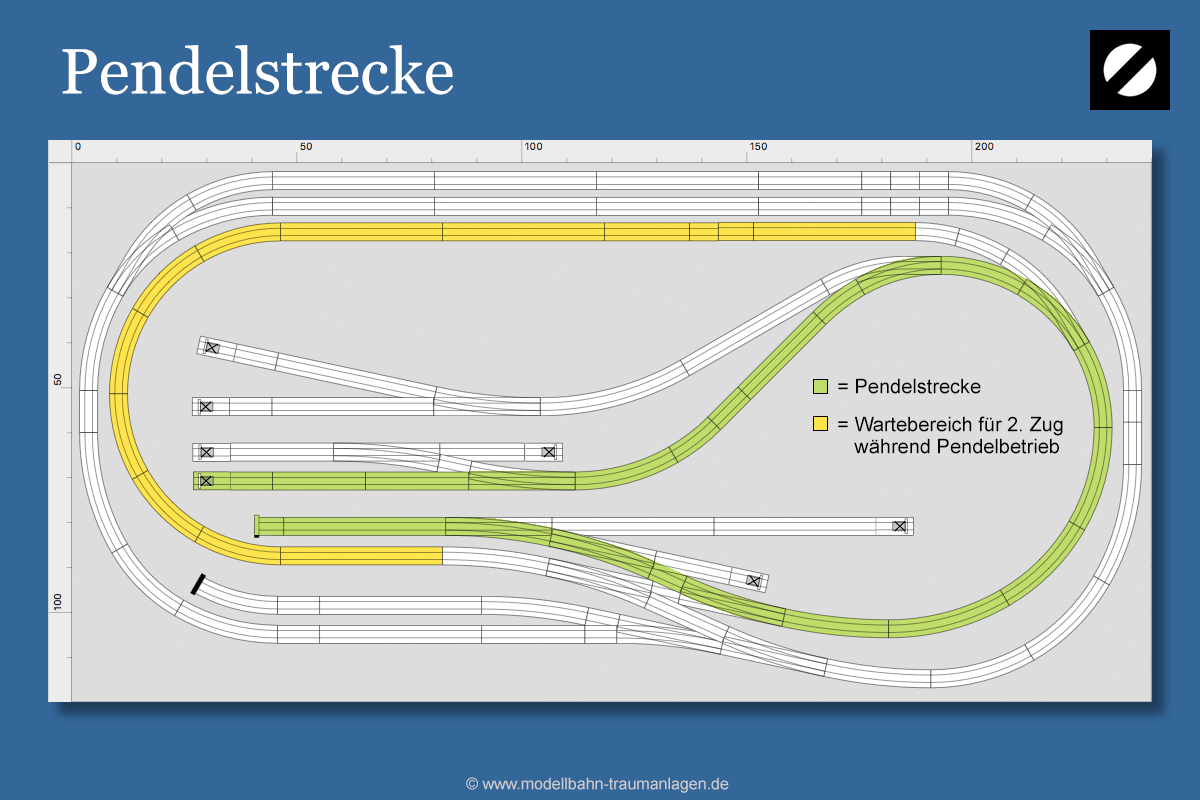

Grün markiert die Pendelstrecke. Während des Pendelbetriebs kann ein anderer Zug auf dem gelb markierten Gleisabschnitt warten. Als Pendler könnte beispielsweise eine kurze Desiro Triebwagengarnitur verkehren. Die grüne Pendelstrecke ist aber auch für Rangierbetrieb vorgesehen: Wagons aus dem einen Fabrikgelände rausziehen, dann Fahrt durch die 180° Wende, dann in das andere Fabrikgelände reinschieben. Somit können insgesamt 4 Zuggarnituren auf dieser Anlage untergebracht werden. H0 Gleisplan 240 x 120 cm mit Märklin C Gleis
Der komplette Gleisplan ist ausschließlich mit Standardgleisen realisiert. Anpassungen auf Maß sind nicht nötig. Zudem sind alle Gleise ebenerdig. Der Bau ist daher einfach: Gleise auf die Eisenbahnplatte und gut ist. Also auch eine anfängerfreundliche H0 Einsteigeranlage. |
|
Stöbern auf www.modellbahn-traumanlagen.de:  |
||||||||||||
|
|||||||||||||||
|
Willst du? Kriegst du!
Wenn dir meine Website gefällt, dann darfst du das gern unterstützen und auf Links mit einem Sternchen (*) klicken (= "Werbelinks"). Diese führen direkt zum passenden Produkt bei Amazon, wo du es kaufen kannst. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle nur was ich für gut oder passend halte. Für dich entstehen keine Mehrkosten.
|
||||||||||||||
|
|||||||||||||||
|

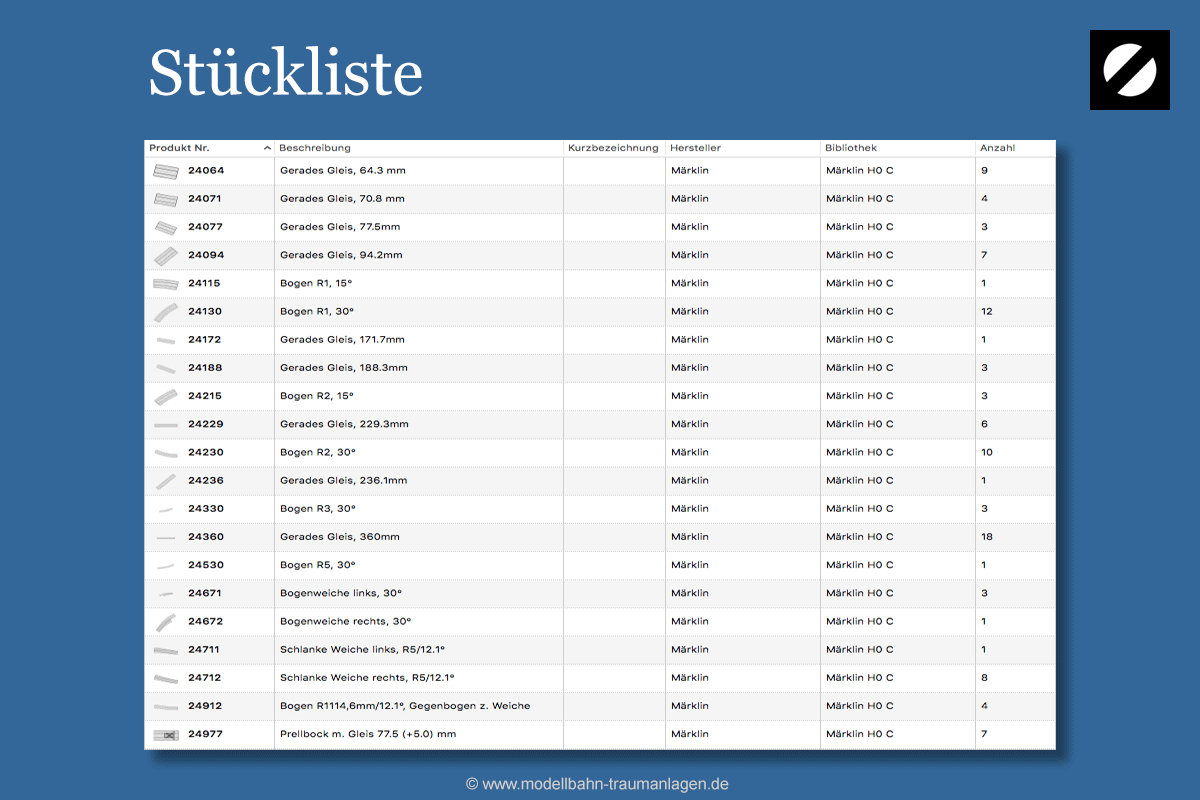

Und hier der komplette H0 Gleisplan 240 x 120 cm kostenlos zum Download inklusive Stückliste: Auch interessant:
|
||||||||||||||
| |||||||||||||||
|
|||||||||||||||
 |
|||||||||||||||
