Signale auf der Modellbahnanlage: Was kommt wohin?

In diesem Kapitel soll es um Signale Spur N gehen. Und um Heinz. Was es damit auf sich hat, gleich mehr dazu. Betrachten wir zunächst einen Schnellzug mit einer E-10, der auf Gleis 1 steht. Das Ausfahrsignal (Modell von Viessmann) hat die Strecke noch nicht frei gegeben:

Signale auf der Modelleisenbahnanlage

Dieser Fernschnellzug macht hier aber keinen Passagierhalt, sondern wartet einen Gegenzug ab. Denn hinter dem Bahnhof wird die Strecke eingleisig. Daher muss sich der Gegenverkehr im Bahnhof kreuzen. Den Bautrupp daneben interessiert das wenig. Scheinbar ist man sich nicht einig, was zu tun ist.

Ausfahrtsignal "Halt!"

Kleiner Positionswechsel. Noch immer steht die schöne Blaue am Ausfahrsignal:

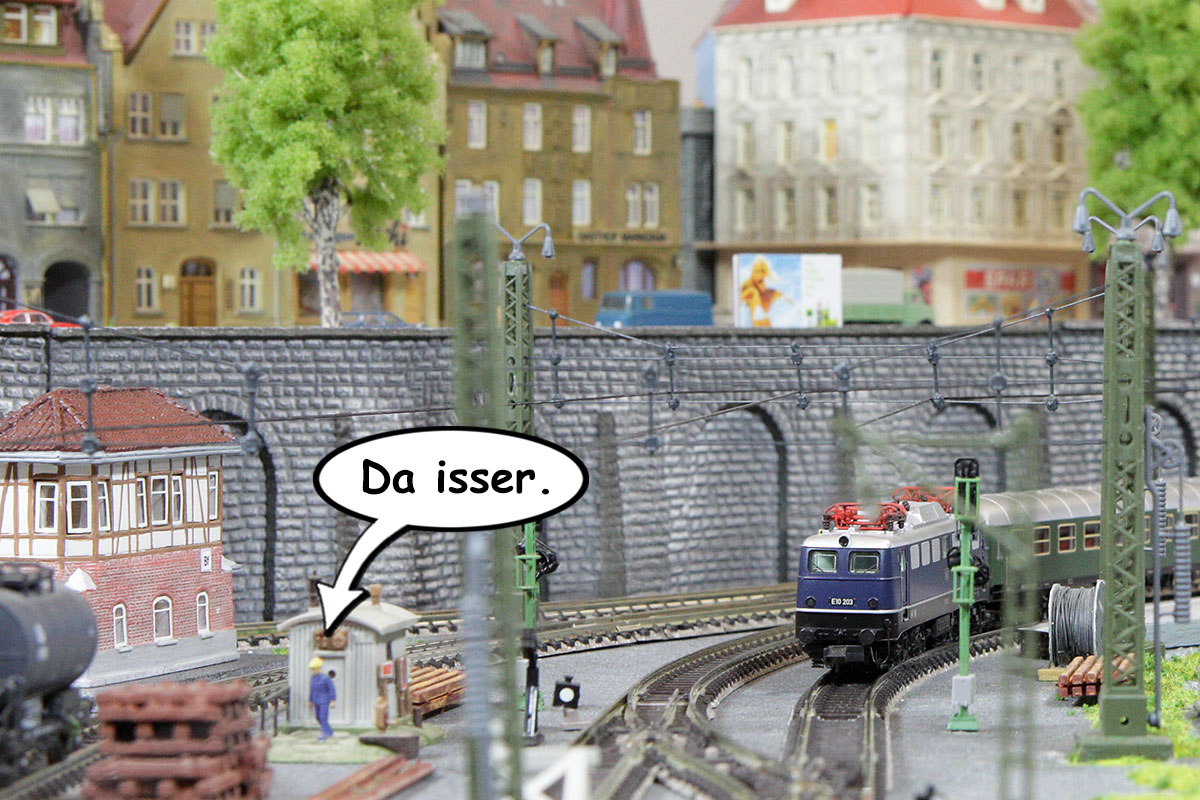

Und da ist auch schon Heinz. Gerade verlässt er seine Wärterbude. Wir kennen Heinz bereits von >> hier, und von >> hier. Also jemand, der seiner eigentlichen Aufgabe, nämlich den Betrieb von Signalanlagen auf der Modellbahn zu überwachen, bisher äußerst nachlässig nachgekommen war. Man könnte auch sagen: Platzierung, Funktion oder Steuerung von Signalen war ihm vollkommen fremd bis piep-egal.

Doch mitunter geschehen ja in der 1:160 Welt wundersame Dinge. Und so begann Heinz, sich für Signale in Spur N zu interessieren. Er hat jetzt sogar einen Grundsatz:

"Signale werten jede Modellbahn optisch auf!"

Dazu sein zweites Credo: "Wenn Technik und Elektrik zu kompliziert ist - man muss ja nicht gleich Signale anschließen. Auch Signal Attrappen wirken fein." Nun ja. Ein großer Elektrik-Bastler war Heinz bekanntlich noch nie. Aber die richtige Position für Signale sollte stimmen. Und so hat sich Heinz nun entschlossen, einen kleinen Signal Ratgeber für Einsteiger zu verfassen und hier zu präsentieren:

Signale richtig platzieren: 5 Regeln für Einsteiger

So jedenfalls der Titel seines ersten Mini Tutorials hier! Weitere sind in Planung. Zugegeben, die Signalkenntnisse von Heinz sind noch sehr bescheiden. Signal Experten können die folgende Info daher getrost überspringen. Aber für alle anderen jetzt die erste Heinz´sche Regel:

# Regel 1: Signale stehen rechts in Fahrtrichtung

Ausnahmen bestätigen diese Regel.

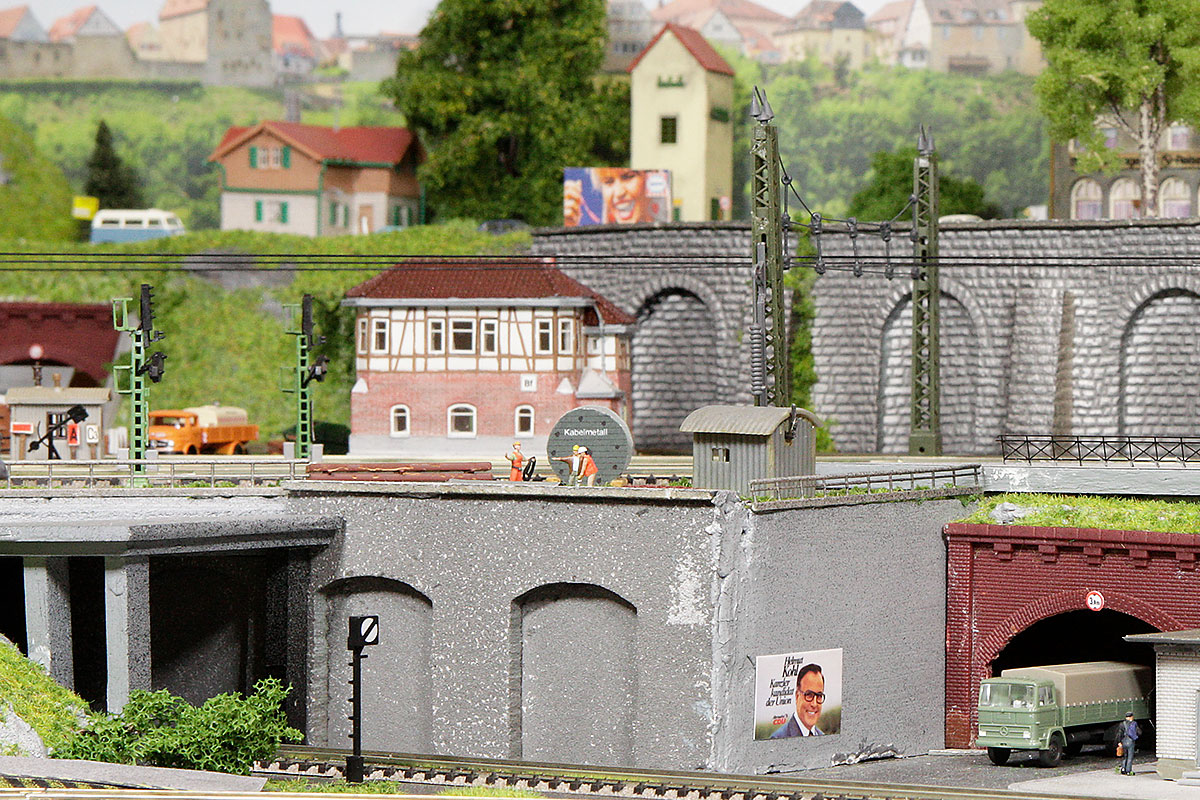

Gleis 1 ist hier so ein Ausnahmefall. Bei beengten Platzverhältnissen kann nämlich ein Signal auch mal in Fahrtrichtung links stehen:

Steht aber ein Signal links in Fahrtrichtung, dann muss eine sogenannte Schachbretttafel darauf hinweisen. Offensichtlich fehlt die hier noch. Böser Mangel! Alternative wäre übrigens eine Signalbrücke. Dort wären die Signale über den Gleisen platziert. Allerdings hat die zuständige Bahndirektion eine Signalbrücke aus Kostengründen abgelehnt. Deshalb wird Heinz jetzt tätig. Er hat versprochen, schleunigst für eine Schachbrett-Tafel zu sorgen:

"Wo ist denn nur die verdammte Schachbretttafel...." Ob er sie wohl findet?

# Regel 2: Wähle passend Lichtsignale oder Formsignale

Die Antwort richtet sich danach, welches Thema deine Modellbahnanlage hat.

Grundsätzlich können beide Signalarten dieselben Funktionen ausüben. Lichtsignale arbeiten mit Lampen und Leuchten; Formsignale haben Balken oder Scheiben. Das bekannteste Formsignal ist der Mast mit dem rot-weißen Balken, genannt Flügelsignal. Faustregel: Je moderner und betriebsintensiver die gewählte Modellbahn Epoche ist, desto mehr spricht für Lichtsignale. Auf kleineren Nebenstrecken sind aber auch heute noch Formsignale anzutreffen. Umgekehrt gab es die ersten Lichtsignale schon vor dem zweiten Weltkrieg bei der Reichsbahn.

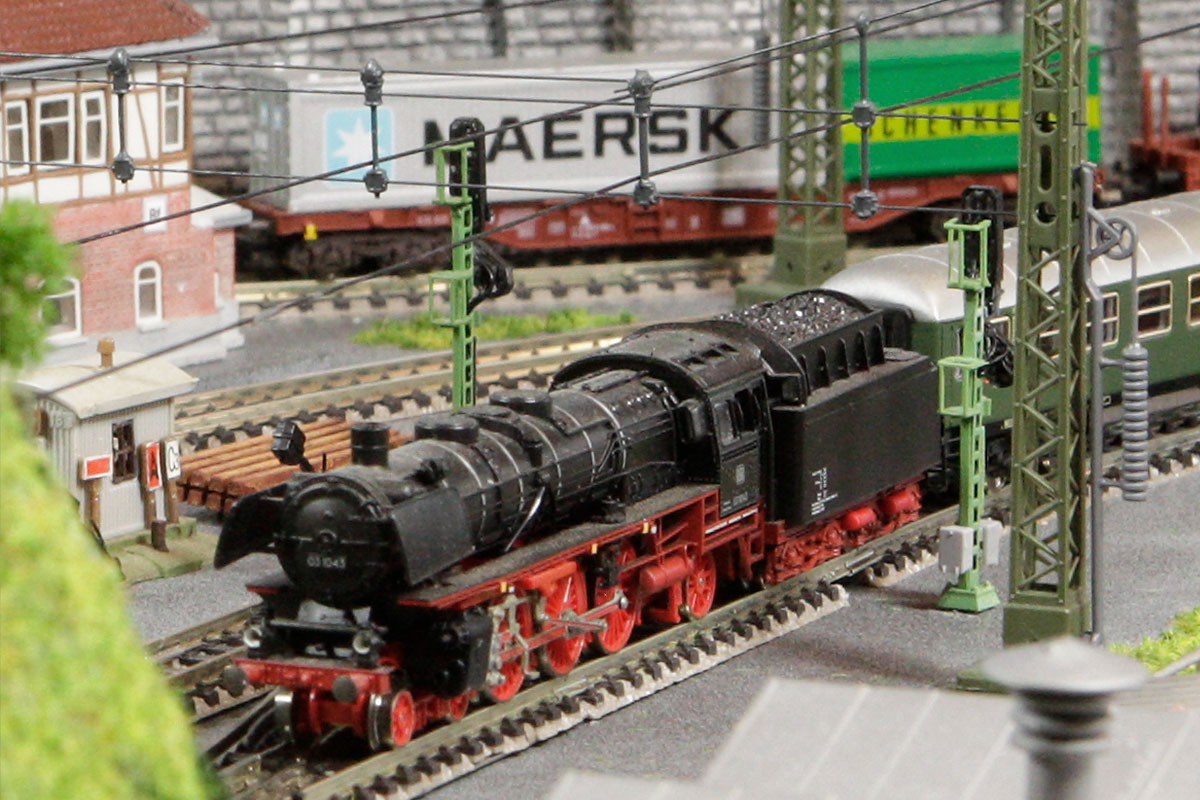

"Auf dieser Modelleisenbahnanlage wurde das letzte Flügelsignal schon vor Jahren zurückgebaut", erklärt uns jedenfalls Heinz. Dieser mächtigen 52er mit Kabinentender wird es egal sein. Sie muss sich nach jedem gültigen Signal richten:

# Regel 3: Bahnhöfe haben Ausfahrsignale und Einfahrsignale

Zumindest gilt dieser Satz für größere Bahnhöfe.

Überlege also erst, auf welchen Gleisen Züge in den Bahnhof einfahren können, und auf welchen Gleisen sie den Bahnhof verlassen. Berücksichtige, wenn Gleise in beide Richtungen befahren werden können. Danach richtet sich die Signalisierung.

Einfahrtsignale (auch: Esig oder ES) stehen in der Regel weiter außerhalb des Bahnhofs, noch vor der ersten Weiche. Sie können meist 3 Begriffe anzeigen: Halt (= Hp 0), Fahrt (= Hp 1), oder Langsamfahrt (= Hp 2) . Ausfahrtsignale (auch: Asig oder AS) sind dagegen innerhalb des Bahnhofs zu finden, öfters sogar in Bahnsteignähe.

Aber nicht auf jeder Modellbahnanlage kann oder muss alles umgesetzt werden. Beziehe also den gedachten "Rest der Welt" mit ein. So stellt der Bahnhof dieses Gleisplans ja nur einen Ausschnitt einer Szene dar, linker Hand begrenzt durch den Weinbergtunnel, rechter Hand begrenzt durch die Bahnunterführung. Deshalb gibt es nur zwei Ausfahrtsignale, jeweils für Gleis 1 und Gleis 2, beide kurz vor der Ausfahrt Richtung Weinberg Tunnel. Die Positionen der Ausfahrtsignale auf der gegenüber liegenden Seite des Bahnhofs denkt sich unsere Phantasie entsprechend erst nach der Gleisunterführung. Und auf Einfahrsignale können wir hier sogar komplett verzichten, da sich deren Positionen weit außerhalb des Bahnhofes befinden. Sie existieren somit ebenfalls nur in unserer Vorstellung: Im "Westen" auf der anderen Seite des Tunnels, im "Osten" weit vor der Unterführung. Den Geldbeutel freut´s.

Währenddessen rumpeln noch immer die Kohlewagons der 52er am Ausfahrtsignal vorbei:

# Regel 4: Gleissperrsignale für Rangierbereiche

Was Ausfahrtsignale und Einfahrtsignale für die großen Durchfahrtsstraßen im Bahnhof sind, sind Gleissperrsignale für den Rangierbereich.

Ein Gleissperrsignal bestimmt ob ein Zug in den nachfolgenden Gleisabschnitt einfahren darf. Sperrsignale kommen daher vor allem an Abstellgleisen zum Einsatz. Bei diesem Bahnhof ist hierfür Gleis 3 vorgesehen. Es dient wahlweise als längeres Abstellgleis, Lok-Umsetzgleis oder Bereitstellungs-Gleis.

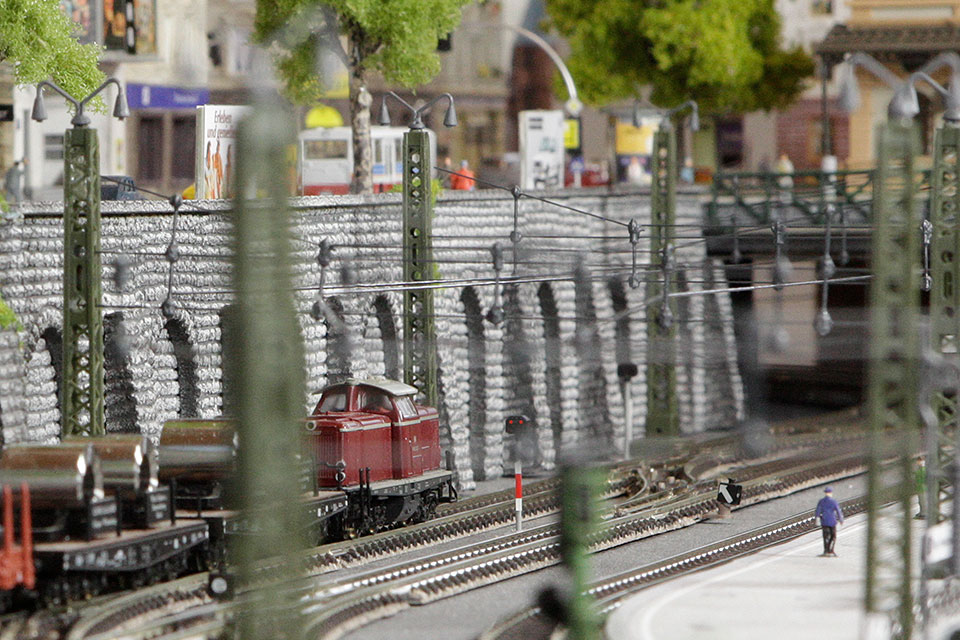

Da von Gleis 3 in beide Richtungen Ausfahrten möglich sind, hat Heinz hier 2 Sperrsignale platziert, für jede Richtung eines. Für den Ortsgüterzug auf Gleis 3 zeigt die rote Lampe gerade HALT:

Hier ist das Sperrsignal als hochstehende Form ausgeführt (Modell von Viessmann). Es gibt auch Sperrsignale in niedriger Bauweise. Die reichen kaum bis Schienenhöhe, und heißen dann passenderweise auch Schotterzwerge. Für Spur N nur bedingt zu empfehlen. Außer, du hast ein Fernrohr parat zum Guggen.
Deswegen hat in obigem Foto auch mal wieder Photoshop geholfen: Die rote Lampe konnte ich mir nicht verkneifen. Die Signale auf dieser Modelleisenbahnanlage sind ansonsten allesamt nicht angeschlossen, sondern nur Attrappen. Man würde die Lichter vom Haupt-Betrachterstandpunkt aus eh kaum sehen.

# Regel 5: Unterscheide Vorsignale, Hauptsignale, Blocksignale

Ihre Funktion bestimmt, wo diese Signale platziert werden

Wo kommt welches Signal hin? Stell dir vor, du bretterst mit 140 auf der Autobahn und plötzlich kommt eine rote Ampel. Deshalb gibt es Vorsignale. Sie sorgen für mehr Sicherheit, indem sie ein Hauptsignal ankündigen. Deshalb stehen Vorsignale vor Hauptsignalen, und nicht umgekehrt.

Getrennte Vor- und Hauptsignale wird man auf einer Modelleisenbahn aus Platzgründen aber selten zusammen in einem Sichtbereich abbilden können. Denn beim Vorbild, der großen Eisenbahn, kann der Abstand zwischen Vor- und Hauptsignal mehrere Zuglängen betragen. Manchen Vorbild-Modellbahnern soll dieser Umstand ja schlaflose Nächte bereiten.

Nachfolgend zwei Fotos mit Beispielen für Vorsignal und Hauptsignal, hier jeweils als Formsignale:

Quicklinks zum Stöbern:
Modellbahn Traumanlagen Digital Abreißen & Rückbauen Anlagenbau Kunst Kopfbahnhof Modelleisenbahnanlage Bilder Modellbahnanlage Elektrik Modelleisenbahn Videos Oberleitung Modellbahnanlage bauen Hintergrundkulisse Modellbahnanlagen Lokomotiven Modelleisenbahnanlagen Bahnbetriebswerk Bekohlunganlage Unterbau Ringlokschuppen Drehscheibe Modelleisenbahn Figuren Illertalbahn Spur N Gleisplanung Minianlagen Spur N Holzeisenbahn Regalanlagen Landschaft und Gelände bauen & gestalten Tunnel Berge & Felsen See, Fluss, Bach, Gewässer Kleinanlage Spur N Kehrschleife Rangieranlage Hafen Gleispläne Hundeknochen Timesaver & Inglenook Microlayouts Spur H0 Gleisplan Kleinanlage Modelleisenbahnen Zweigleisige Hauptstrecke mit abzweigender Nebenstrecke Schiffe Spur N Beleuchtung Modellbau Gleise einschottern Diorama fotografieren Modelleisenbahn verkaufen Ladegut selber bauen Test Drehscheiben Spur N BR 642 Bahnhöfe Spur N BR 218 BR 139 BR 110

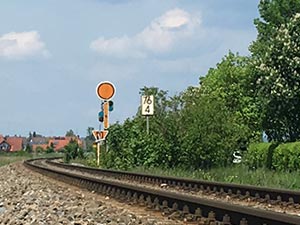

Das linke Foto zeigt ein alleinstehendes Form-Vorsignal. Es informiert den Lokführer, welche Hauptsignalstellung er demnächst zu erwarten hat. In diesem Fall wird es ein "Halt" sein. Foto rechts: Oft befinden sich Vorsignal und Hauptsignal zusammen an einem Standort. Hier bezieht sich das Vorsignal natürlich nicht auf das direkt dahinter stehende Hauptsignal, sondern zeigt ebenfalls an, dass demnächst ein weiteres Hauptsignal kommt. Das Form-Hauptsignal im Foto rechts zeigt dem Lokführer gleichwohl hier an dieser Stelle "Halt".

Auf freier Strecke unterteilen Blocksignale die Bahnstrecke in Blockabschnitte. Solche Blockstrecken sichern den Zugbetrieb. Ein Zug darf erst in so einen Abschnitt einfahren, wenn dieser frei ist. Deshalb zeigen Blocksignale hier meist nur Halt oder Fahrt. Auch Abzweige werden mit Blocksignalen gesichert. Blockstreckenbetrieb ist auch auf der Modellbahn vorbildgetreu mit Signalen möglich.

Auf dieser Modelleisenbahnanlage aber alles nicht nötig. Freie Strecke gibt es nur in unserer Phantasie, und funktionsmäßig gesehen gibt es eh nur einen simplen Fahrkreis mit Trafo. All das weiß auch Heinz. Deswegen schiebt er noch immer ´ne ziemlich ruhige Kugel hier. Genauso wie diese E 94 mit einem Güterzug am Haken. Völlig unbeleckt von allem elektrischen Fahrstraßen- und Signalschaltungs-Gedöns zieht sie ihre Runden und durchfährt gemächlich im weiten Bogen den Bahnhof. Eine "oldschool" analoge Modellbahn hat eben auch ihren Reiz:

Überblick Signal Positionen: Wo steht was?

So ganz sicher ist sich Heinz zwar noch nicht, ob alle Positionen richtig sind. Aber immerhin: Es gibt schonmal Signale!
Und sachdienliche Hinweise nimmt er sowieso gern an. Den ganzen Gleisplan gibt es übrigens hier: >> Gleisplan ansehen

Und damit beenden wir unseren kleinen Abstecher in die Welt der Signale Spur N. Auch dieser Fahrdienstleiter scheint bald Feierabend zu haben:
