"Der gemogelte Kopfbahnhof": Gleisplan & Konzept

Winter 2008/2009

Der Wunsch: Ein großer Kopfbahnhof, in den Züge ein- und ausfahren können ohne Entkuppelungsmanöver. Ja, ohne. Dazu eine Paradestrecke für lange Personenzüge wie Güterzüge. Städtischer Ballungsraum, urbanes Ambiente. Und Platz für etwas Landschaft bitte auch noch.

Der Haken: Platzvorgabe 200 x 100 cm. Also die Größe einer Bett-Matratze. Und als ob das nicht genug wäre: Bauzeitvorgabe 2 Wochen. Unmöglich?

Das Resultat:

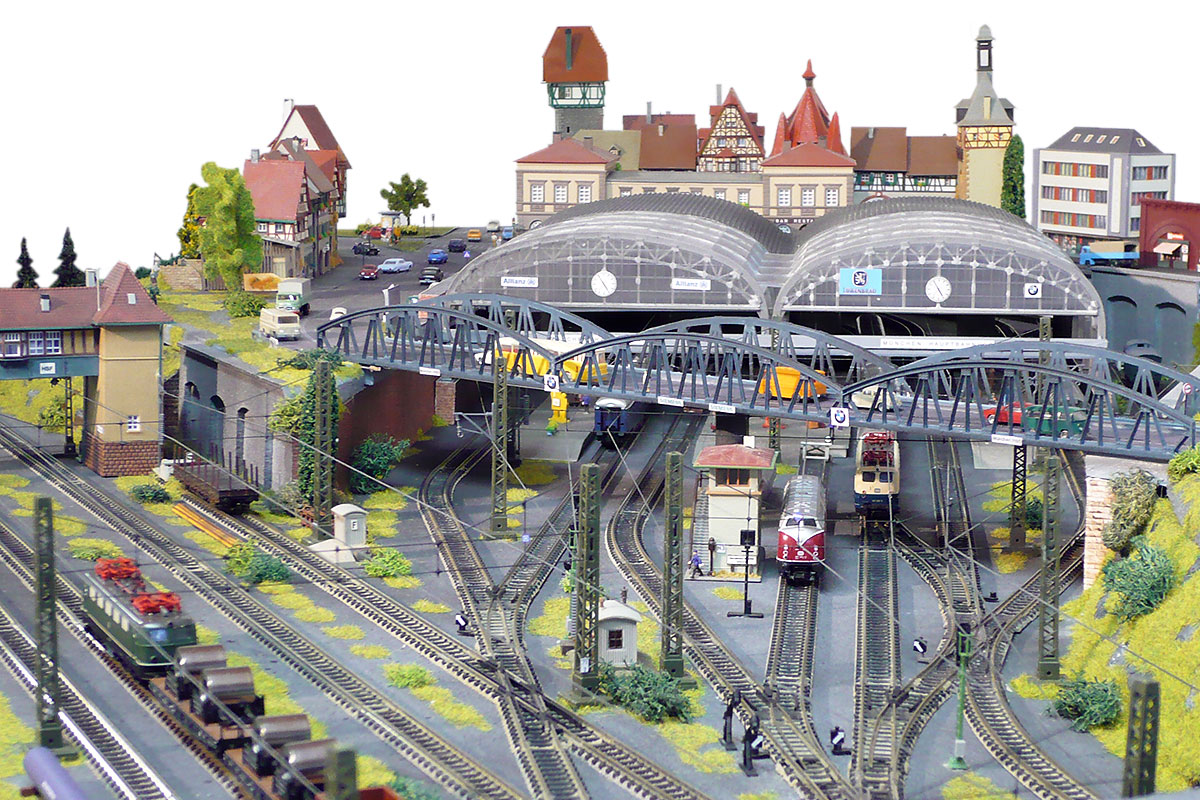

Gemogelter Kopfbahnhof

Der gemogelte Kopfbahnhof: Ein Modellbahnanlage Spur N auf 2 x 1 Meter



Modellbahn Gleisplan Spur N

Aber der Reihe nach. Hier der…

…Gleisplan zum Download

Klick Grafik für Vergrößerung und Download (PDF)

Gleisplan

Gleispan "Gemogelter Kopfbahnhof"

Modellbahnanlagen & das 1 x 1 der Gleisplanung

Scheinbar unlösbare Aufgaben reizen ja bekanntlich besonders. Und so entstand ein Gleisplan Spur N für eine mittelgroße Modellbahnanlage, der ganz bewusst einige Grundsätze der Modellbahn-Planung ignoriert:

  1. Keine Streckenführung parallel zum Rand der Modellbahn-Anlage
  2. Besser leicht geschwungene Streckenführung per Flexgleise statt "Geometrie"-Gleise

Aber Regeln sind schließlich zum Brechen da. Modellbahn-Design gut und schön - nur bitte nicht dogmatisch. Der Platz war knapp, und das vorhandene Gleismaterial wollte nunmal verbaut werden. Außerdem ist mir Flexgleise verlegen sowieso zu fummelig.

Der Blick unter die Haube macht klar, was es mit dem gemogelten Kopfbahnhof auf sich hat. Die Züge fahren einfach hinten wieder raus:

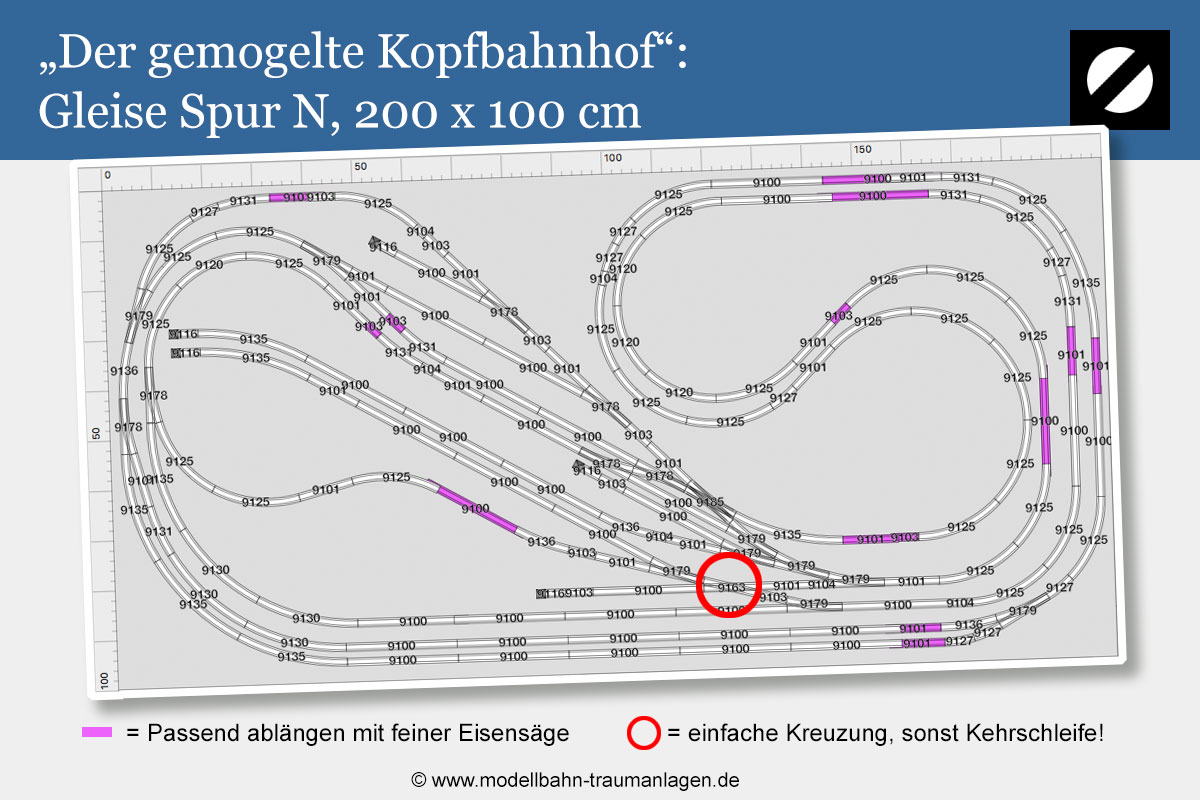

Gleisplan Spur N
  • Schienen: Fleischmann Spur N "piccolo" (= System mit Schotterbett)
  • Abmessungen: 200 cm x 100 cm
  • Tipp: Kleinere Toleranzen möglich. Gleise dann passend mit feiner Eisensäge ablängen
  • Betrieb: Einfacher analog Betrieb (Zwei Ovale / zwei Stromkreise)

Verwendet wurden nur Standard Schienen und Kurven - thematisch hier durchaus vertretbar. Im übrigen liegt für mich modellbahnerischer Spaß weniger darin, -zig qm Anlage zu klotzen, sondern eine gegebene Idee möglichst kompakt, aber trotzdem ansehnlich zu gestalten:

Quicklinks zum Stöbern:
Modellbahn Traumanlagen Anlagenbau Digital Promis & VIPs Historische alte Modellbahnen Kunst Bahnbetriebswerk Bekohlungsanlage Unterbau Ringlokschuppen Drehscheibe Modelleisenbahn Figuren Häuser & Gebäude Spur N Hafen Modellbahn Planung Signale Spur N Eisenbahnplatte Bahnsteig Spur N Straßen, Ampeln & Verkehrszeichen Spur N Papierschiff falten Schattenbahnhof Illertalbahn Gras Epochen Gestaltungstipps Spur N Modellbahnbau Minianlagen Spur N Holzeisenbahn Regalanlagen Landschaft und Gelände bauen & gestalten Tunnel Berge & Felsen See, Fluss, Bach, Gewässer Kleinanlage Spur N Kehrschleife Landschaft & Gelände gipsen Fertiggelände Figuren Kleinstanlage Spur N Bahnübergang Brücke selber bauen Rangieranlage Hafen Gleispläne Hundeknochen Timesaver & Inglenook Microlayouts Spur H0 Gleisplan Kleinanlage Modelleisenbahnen Zweigleisige Hauptstrecke mit abzweigender Nebenstrecke Schiffe Spur N Beleuchtung Modellbau Gleise einschottern Diorama fotografieren Modelleisenbahn verkaufen Ladegut selber bauen Polit-Comic in 1:160 Abreißen & Rückbauen Test Drehscheiben Spur N BR 642 Bahnhöfe Spur N BR 218 BR 139 BR 110

Bahnsteige Spur N

Modellbahn ist.....

.....wenns Spaß macht! Wahre Bahnbetriebsfetischisten bringt so ein gemogelter Kopfbahnhof zwar an den Rand des Herzinfarkts, aber Fahren und Spiel-Spaß stehen bei dieser Modellbahnanlage an erster Stelle. Also kein vorbildgerechtes "Betrieb machen", keine komplizierte Technik, kein frickeliges Rangieren im Verborgenen. Hier gilt nur eines: Hinsetzen, Bierchen, und dann ´ne halbe Stunde die Züge kreisen sehen.

Wer jetzt an den Kinofilm Trainspotting denkt, der liegt gar nicht mal so falsch:

Gleisplan Paradestrecke

Im übrigen verläuft die gesamte Streckenführung ebenerdig - getreu dem Motto "einfach, aber effektvoll". Langwierige Arbeit an Steigungen oder Gleistrassen war daher nicht nötig. Außerdem erlaubt dies besonders lange Züge:

Paradestrecke

Willst du auch? Kriegst du!


Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf die folgenden Links klickst und bei Amazon kaufst. Diese Werbelinks sind mit einem Sternchen (*) gekennzeichnet. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle nur, was ich selber verbaut habe oder allgemein für gut halte.

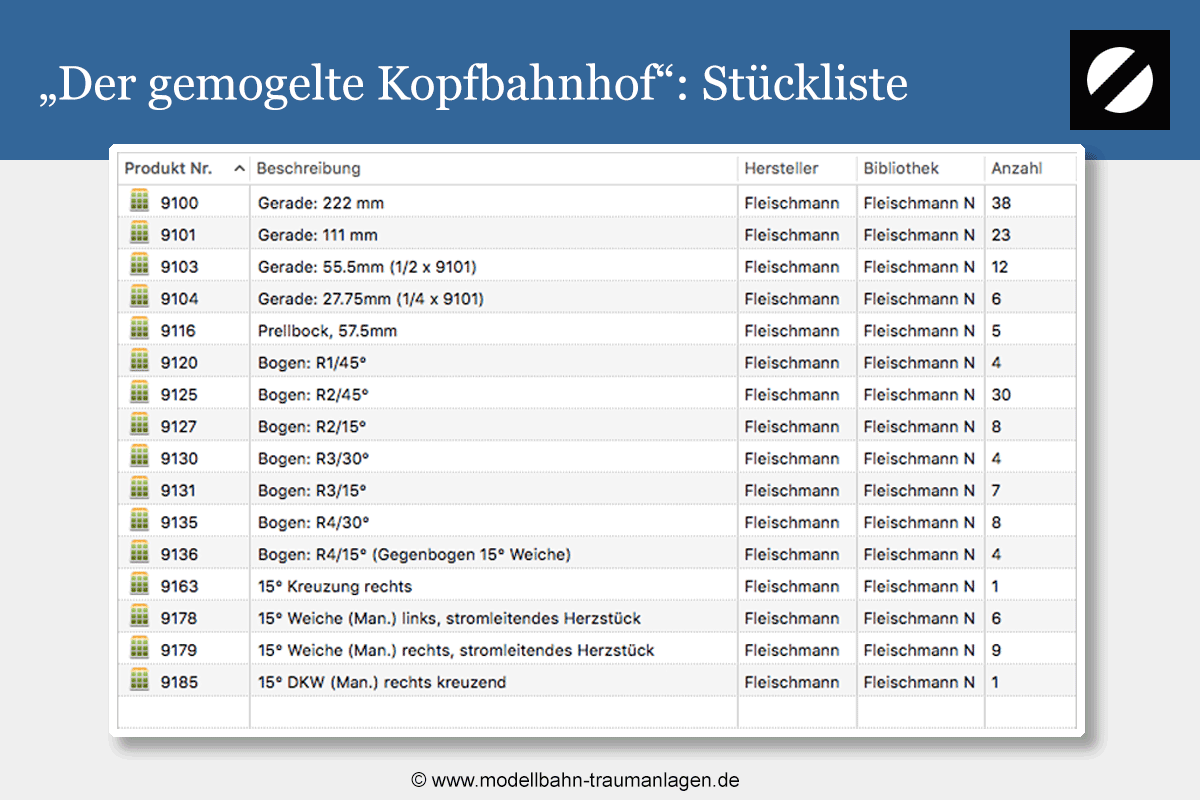

Dann brauchst du noch diese Stückliste:

Gleisplan Stückliste

Konzept, Betrieb & Steuerung

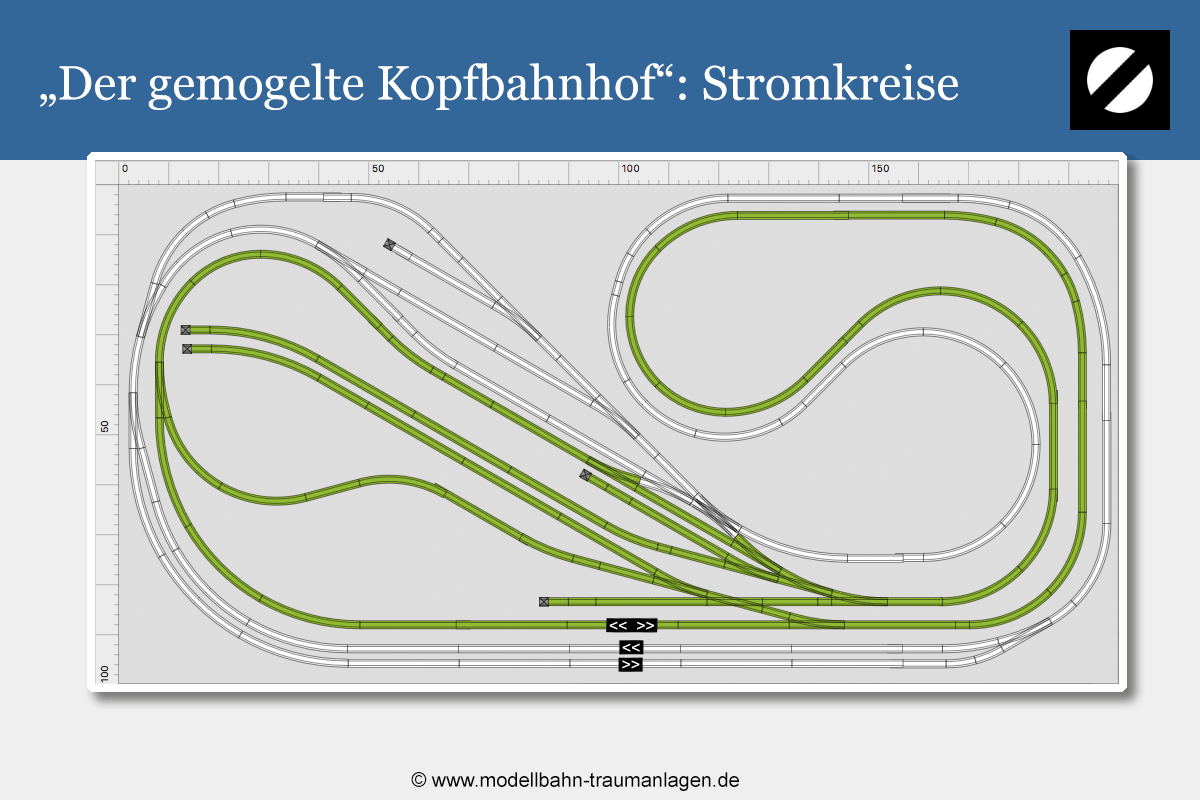

… ist schnell abgehakt. Im Grunde sind nur 2 simple (analoge) Fahrkreise:

Gleisplan Stromkreise analoge Steuerung

Es gibt zwei getrennte Stromkreise. Macht zwei Trafos, somit zwei Züge, die gleichzeitig fahren können. Also Litzen ans Gleis, Isolierschienenverbinder an den entsprechenden Gleisübergängen, fertig. Es lebe das gute alte Oldschool Analog Konzept namens Doppeloval. Einfacher geht es nicht.

Der graue Stromkreis dient als gedachte zweigleisige Paradestrecke im Vordergund. Durch (verborgene) Weichen ist Fahrbetrieb in der jeweils "richtigen" Richtung gewährleistet (= Rechtsverkehr). Außerdem ist dieser graue Stromkreis für Güterzüge gedacht, da er eine Umfahrmöglichkeit des Kopfbahnhofs bereitstellt. Welcher Güterzug fährt denn bitteschön in einen Kopfbahnhof ein?

Der grüne Fahrkreis bietet ebenfalls eine Paradestrecke im Vordergrund. Vor allem aber bieten lange Abstellgleise und Stumpfgleise hier genug Möglichkeiten für Personenzüge, um "Bahnhof" zu machen. Zusätzlich sorgt eine verdeckte Schleife unter dem Bahnhof beim grünen Fahrkreis dafür, dass ein Zug in den "Kopfbahnhof" ein- und wieder ausfahren kann - und zwar ohne lästige Entkupplungsmanöver und Lok umsetzen! Die Kreuzung in diesem grünen Stromkreis ist dabei als einfache Kreuzung ausgelegt. Bei Fleischmann piccolo sind hier die sich kreuzenden Schienenwege standardmäßig voneinander isoliert. So entsteht stromtechnisch keine Kehrschleife.


Modellbahndesign? Ich versteh´ nur Bahnhof.

Stattdessen also die berüchtigten zwei Fahrovale. Sie sind aber auf dieser Modellbahnanlage auf den ersten Blick nicht zu erkennen. Und auch nicht auf den zweiten.

Gleisplan Bahnhof

Es ergeben sich aber sehr reizvolle Zugbegegnungen. Sei es, dass sich zwei Züge im Bahnhof begegnen, oder gleichzeitig ein- bzw. ausfahren, oder Szenen im Bahnhofsvorfeld, oder auf den langen Paradestrecken, oder…oder…oder… Also richtig was für "Zuggucker" mit vielen reizvollen Perspektiven von fahrenden Zügen:


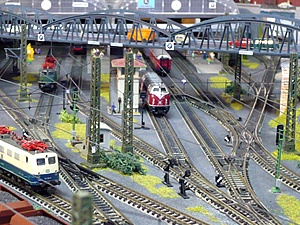

Software Programm Gleisplanung

Ein Güterzug im Bahnhofsvorfeld. Er wird aber den "Kopfbahnhof" umfahren.

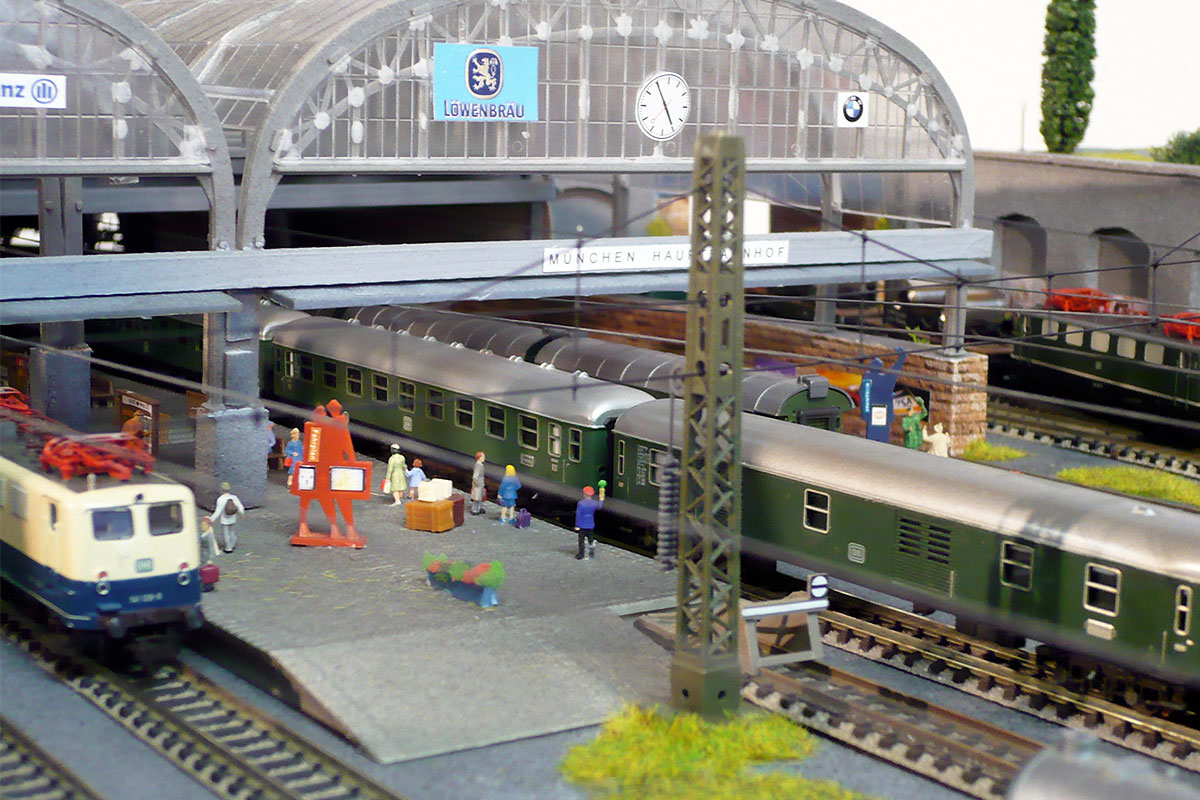

Kurz darauf: Eine BR 216 mit Silberlingen fährt ein in den Bahnhof:

Gleisplan Bahnhof Spur N

Einen Schattenbahnhof gibt es nicht. Wer aber den Gleisplan genau anschaut wird erkennen, dass Platz für fünf komplette Zug Garnituren da ist ohne dass der Zugbetrieb eingeschränkt wäre. Genug Abwechslung also. Und abgestellte Zug Einheiten werden harmonischer Teil der Gesamt-Szenerie.

Schau auch hier die Videos!


Die Gestaltung von Landschaft reduzierte sich ebenfalls auf ein überschaubares Maß. Denn der Geländebau erfolgte nach dem Motto: Hast Du keinen Platz, dann baue in die Höhe! Warum für die Modelleisenbahn nicht anwenden, was Stadtarchitekten schon vor 100 Jahren wussten. Also auf Berge verzichtet, stattdessen zwei platte "Deckel" her, passend zugesägt und dann einfach eine Etage höher über die Gleise gelegt. Die Deckel sind abnehmbar, denn Gleise reinigen oder Zugentgleisungen gehören auch zum Alltag eines Modellbahners.

Der rechte Deckel - er fungiert zugleich als Tunnelabdeckung:

Modellbahndesign

Die Modellbahnanlage…

…oder: Wo kommt er wieder raus? Diese hochspannende Frage in Sachen Eisenbahntunnel war ja lange ein unerschöpflicher Spaß-Quell für den Familien Nachwuchs (3 1/2 Jahre). Und tatsächlich hätte ich gerne auf das Hundeknochen-Prinzip für die 2-gleisige Hauptstrecke vorne zurückgegriffen. Aber ein "echter" Hundeknochen Gleisplan war in Anbetracht der Platzvorgabe beim besten Willen nicht drin. Obwohl, a bisserl "Hundsknochen" ist´s ja schon. Irgendwie. Oder so. Wie auch immer: diese Modelleisenbahn bietet Spiel- und Fahrspaß satt. Und der Nachwuchs hat´s inzwischen auch begriffen.


Und während unten reger Zugverkehr herrscht, gibts oben auf dem Deckel ländliche Idylle:

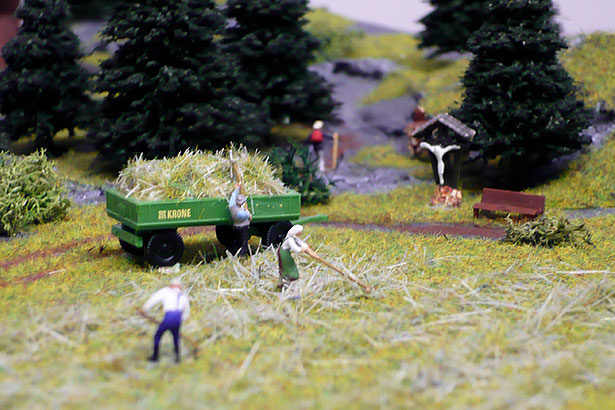

Modellbahnplanung

Wo bitte ist denn hier die Modellbahn…?

Auf den ersten Blick mag das als verschenkter Platz angesehen werden, denn der Gleisplan könnte hier weitere Gleise oder bahntechnische Szenarien vorsehen. Ist aber Konzept dieser Modelleisenbahnanlage. Es sollte auch einen Bereich geben mit ländlicher Atmosphäre. Hier ist also der Raum, wo die Anlage atmen kann.

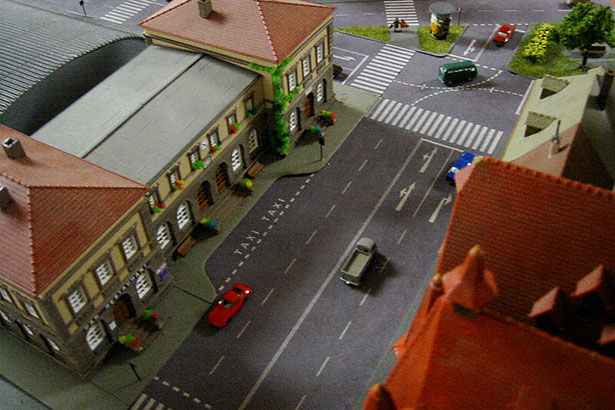

Der linke Deckel ist zuständig für städtische Szenerie. Auch das Empfangsgebäude befindet sich über den Gleisen:

Modellbahn Stadt

Details zum Bau findest du hier: Modellbahnbau.


Modellbahnplanung: Über Kurven und Kurvenradien

Enge Kurvenradien laufen alle im Verborgenen. Ganz ohne den allerkleinsten Kurvenradius (R1, 192 mm) ging es allerdings nicht. Die R1 Kurven wurden aber dahingehend entschärft, dass davor ein Einlenkradius R2 platziert ist. Und im "Kurven-S" auf der rechten Hälfte wurde zwischen den Gegenbögen jeweils ein gerades Gleisstück verbaut.

Somit meistern hier alle langen Wagons, ICE oder große Dampfloks tadellos die Strecke. Den oft gehörten Einwand, dass lange Fahrzeuge auf R1 zum Entgleisen neigen, kann ich also nicht bestätigen. Vorheriger Testbetrieb war natürlich angeraten.

Die einzig nennenswerte sichtbare Kurve (= die "Rennstrecke" vorne links) hat die weiten Radien R3 und R4. Und diese Schnellfahrkurve ist auch etwas überhöht, dh. mit Kurvenneigung versehen. Spektakulär, wenn sich ein Intercity hier in die Kurve legt!


Gleise verlegen

Unorthodox das Gleise verlegen: Verklebt sind diese nur punktuell - und auch nur im sichtbaren Bereich dieser Modellbahn. Insbesondere die langen Streckengeraden sollten durch keine unsauberen Knicks in der Optik gestört werden. Der Rest ist überwiegend fliegender Aufbau. Und funktioniert trotzdem.

Gleise verlegen Modelleisenbahn Spur N

Foto aus der Bauphase. Die Oberleitung ist noch ohne Fahrdraht. Mehr im Kapitel Oberleitung.


Update 2024:

Der Bau dieser Anlage erfolgte 2008, damals noch ohne Gleisplanungsprogramm. Gleise aufs Brett geschmissen, Try-and-Error Verfahren, fertig. Es gab nur eine Idee, dazu eine Bleistiftskizze vorab. Der Gleisplan hier auf meiner Website war nachträglich erstellt - und auch nur als sehr rudimentäre Skizze.

Die Anlage existiert heute auch nicht mehr. Was aber existiert, ist die ungebrochene Popularität dieses Gleisplans. Noch immer erreichen mich viele Anfragen hierzu. Schau hierzu auch die Nachbauten: Modelleisenbahnanlagen.

Inzwischen besitze ich eine Gleisplanungssoftware (Railmodeller für Mac). Und endlich habe ich auch Zeit gefunden den gemogelten Kopfbahnhof Gleisplan nochmal digital "nachzubauen" inklusive Stückliste. Ich hoffe, die meisten Fragen sind damit geklärt. Viel Spaß!
